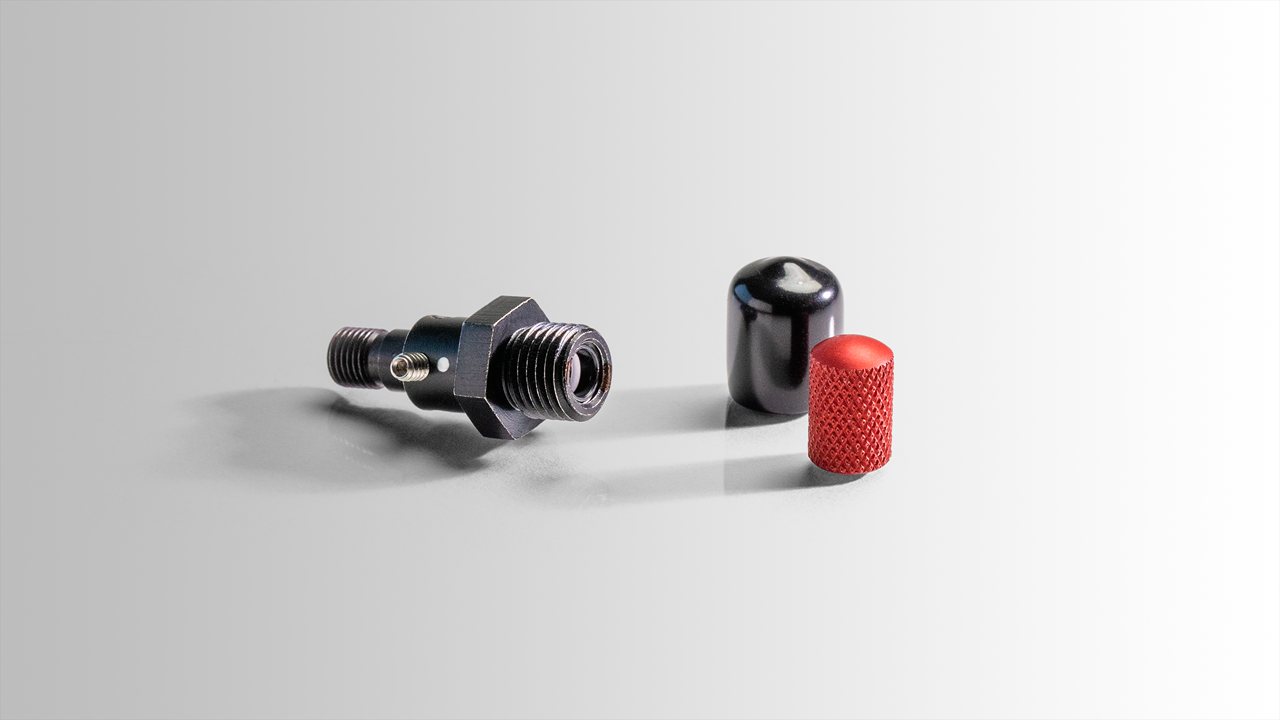

准直透镜及其重要性

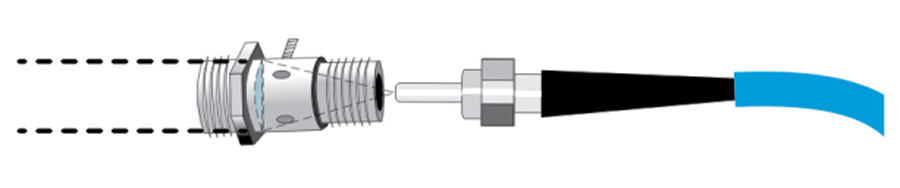

图1所示。通过准直透镜，用户可以控制进入样品或光谱仪的光的视场(FOV)从近0°到45°。

用最简单的术语来说，准直确保光线彼此平行传播，不会在不想要的方向上分散(图1)。

无论是单和消色差准直透镜的选项是可用的，与您的波长范围和焦距的选择。

光谱学装置中的准直透镜

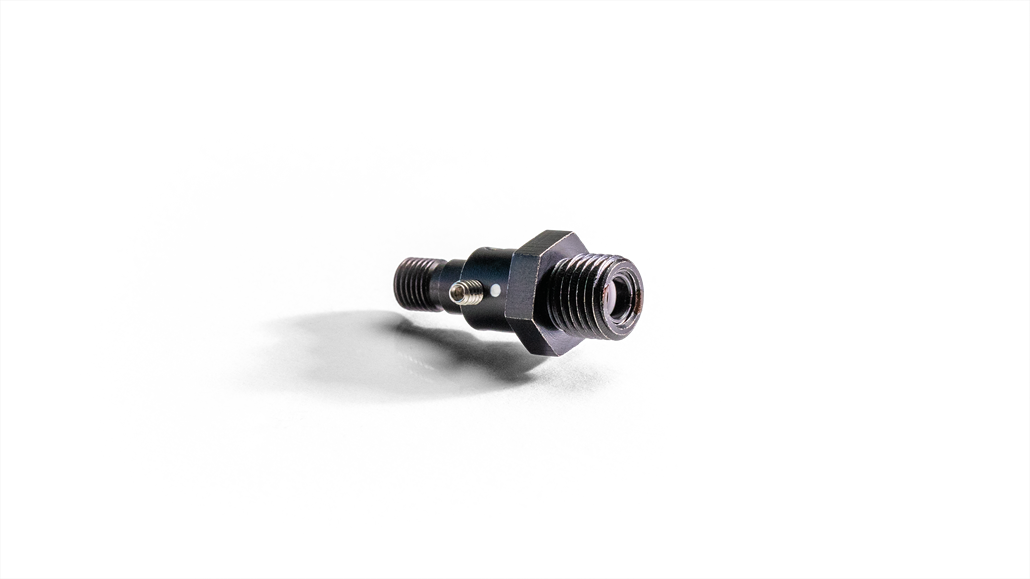

亚博最新网站多少Ocean Insight准直透镜可用于自由空间光学，其中光能从开放光束和表面收集并定向到光谱仪，或可连接到光纤(图2)或集成到采样附件。大多数镜头都有一个内筒螺纹905年SMA连接器。所述内筒相对于透镜夹具滑动，用于调节焦距;固定螺丝固定枪管。

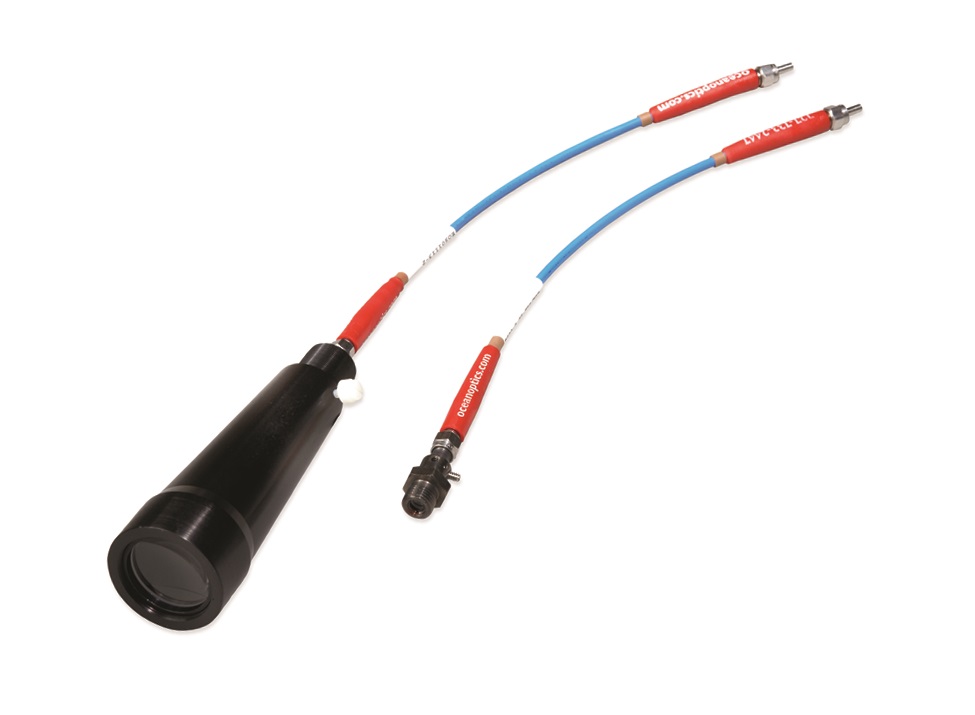

图2。准直透镜螺丝安装在SMA 905端接光纤的末端。左边的镜头(84-UV-25)最适合在户外进行远距离的光线准直。

对于某些技术，准直光必须进入样品，通过它，然后被传送到另一边的光谱仪。试管支架和其他固定装置(图3)就是这种准直透镜配置的例子。在这些情况下，准直透镜连接到从光源到光谱仪的光纤上。

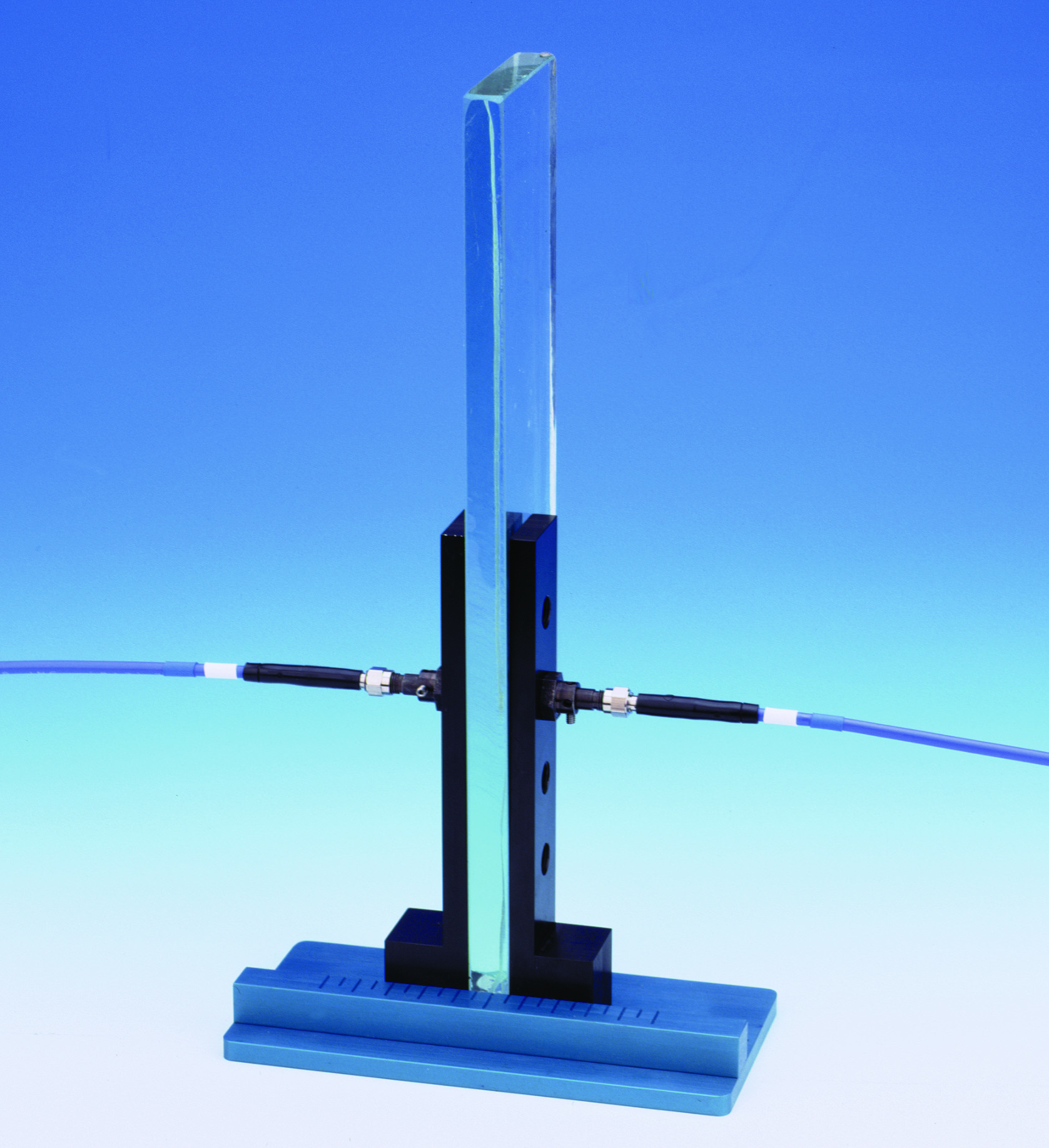

图3。在这个装置中，准直透镜连接到光纤侧面的固体玻璃样品。

准直镜头-常见问题

以下是一些关于准直镜头的常见问题:

我如何确定光斑大小和焦距的设置?

对于点光源，可以假定接近准直，因此光束将是透镜的“清晰”孔径。如果有光纤附着在镜头上，可以根据光纤的高度计算出发散角。这个信息可以让你计算出在一定距离的光斑大小。

Tan(Theta) =(光纤高度)/(焦距)
焦距=光纤高度=(1/2)*芯径
=散度角

如何确定单透镜系统的散度?

用单透镜聚焦的光束的散度(a)为tan(a) = d/f，其中f为透镜的焦距，d为孔径或光纤直径。我们的标准(74 -系列)准直透镜有10毫米焦距和5毫米直径。

Ocean Insight提供的光纤视场是什么?亚博最新网站多少

我们的纤维视场为~25°。准直镜头是可调的，允许用户建立视场角度从近全准直(~0°)到~45°。

我为什么要用消色差准直透镜?

一个消色差的二重体74 - acr由两个透镜组成，大大减少色差。结果是一个一致的视场为采样设置，其中“污染”的频谱造成的波长以外的最佳视场被消除。包括绝对辐照度在内的应用可以从消色差透镜的使用中得到最大的好处。

Ocean Insight准直透镜使用的是什么材料?亚博最新网站多少

标准的74 - vis镜片是BK7玻璃和消色差74 - acr透镜采用BaF10和FD10熔融二氧化硅。所有其他准直透镜使用Dynasil或Suprasil熔融二氧化硅。镜头桶是阳极化铝。

下载此技术提示的PDF版本。
