细节
D8颜色检测系统是一个强大的在线颜色匹配工具，用于质量控制和精确的颜色一致性。该系统专为具有挑战性的工业应用而设计，如消费电子产品制造，并直接在生产线上提供实验室质量测量。其非接触式实时分光光度计可在不到一秒钟的时间内完成测量，每天可通过500000多个样品，且无交叉污染。紧凑的设计允许使用漫反射照明和8°测量角度，在包含镜面反射组件（SCI）或排除镜面反射组件（SCE）的情况下进行颜色测量。

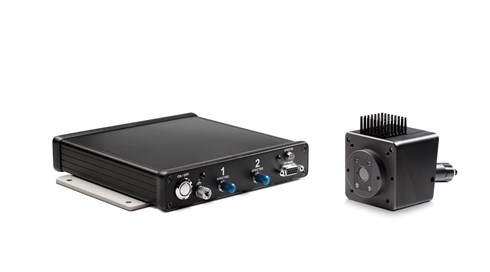

D8系列的核心是将照明光学元件和测量传感器集成到一个紧凑的组件中，以适应小空间。它有一个完全密封、耐化学腐蚀的外壳，带有易于清洁和更换的蓝宝石窗口，可保护积分球和内部光学元件免受灰尘和其他污染物的影响。根据您的需要，有几种配置可供选择，例如超小光斑尺寸测量、组合SCI和SCE，或用于可移动系统的无光纤测量头。
概述
- 非接触–吞吐量可快速增加至每天500000多个零件，而不会对精密零件造成任何交叉污染或损坏
- 紧凑的-小，扩散/8°测量头可以放置在生产线上的任何地方
- 输出–400–700 nm的实验室质量反射率和CIE比色数据，可获得极其精确的颜色质量
- 多种配置–除标准版本外，其他型号配置用于：
- 超小光斑尺寸测量
- 高光泽零件的SCI和SCE测量
- 坚固的可移动系统，便于在恶劣环境中进行在线集成和操作
需要更多关于这个系统的信息吗？
D8系列规格
| 测量几何 | 漫反射/8°，配置用于SCI、SCE或两者，符合第15号CIE |
| 探测器 | 1024元数组 |
| 波长范围 | 400 - 700nm |
| 光度范围 | 0至150%，分辨率为0.01%，色度分辨率为0.01 CIELAB单位 |
| 光源 | 脉冲LED，灯寿命>250M测量值 |
| 积分球尺寸 | ∅50毫米 |
| 循环时间 | <150毫秒 |
| 测量距离 | 0.5毫米±0.1毫米 |
| 测量/照明区域 | 2 x 2毫米/∅10 mm（更小的测量区域至∅0.6mm（可用） |
| 重复性 | 标准偏差为0.01△E*ab和0.04%反射率（典型）-以1秒的间隔测量100次白色校准片 |
| Inter-Instrument协议 | 在40个生产系统中，12块陶瓷参考砖的平均值为0.12ΔE*ab（典型值）。从每个瓷砖所有测量值的平均值测量的距离。12块陶瓷参考砖的最大ΔE*ab为0.4。 |
| 数据接口 | USB 2.0 |
| 硬件触发 | 触发输入：光隔离BNC，5V上升沿（内部360Ω电阻器） 触发输出:5 VDC, 15 mA最大超过BNC，测量开始时有源高脉冲(可能用于同步多个传感器) |
| 尺寸 | 头部：58.0 x 124.5 x 73.9毫米（2.28 x 4.90 x 2.91英寸） 控制单元：206.8 x 35.7 x 169.5毫米（8.14 x 1.41 x 6.67英寸） 尺寸可能因所选的测量几何图元而异 |
| 重量 | 头:0.36公斤(0.8磅) 控制单元:2.29公斤(5.05磅) 重量可能因所选的测量几何体而异 |
| 输入功率 | 交流100-250V，50-60 Hz，平均5.86 VA（使用附带的交流适配器） |
| 工作温度 | 60°~ 95°F(15°~ 30°C)，相对湿度80%以下，无凝露 |
| 储存温度 | -40°至116°F（-40°至47°C），相对湿度为80%或更低，无冷凝 |
